英集芯 IP5326 是一款高度集成 Type?C DRP 協議的 2.4A 充放電移動電源管理 SOC，主打單口輸入輸出、高效同步充放電與極簡外圍方案。
一、核心定位與封裝
類型：移動電源管理 SOC（集成充電 / 升壓 / 協議 / 保護）

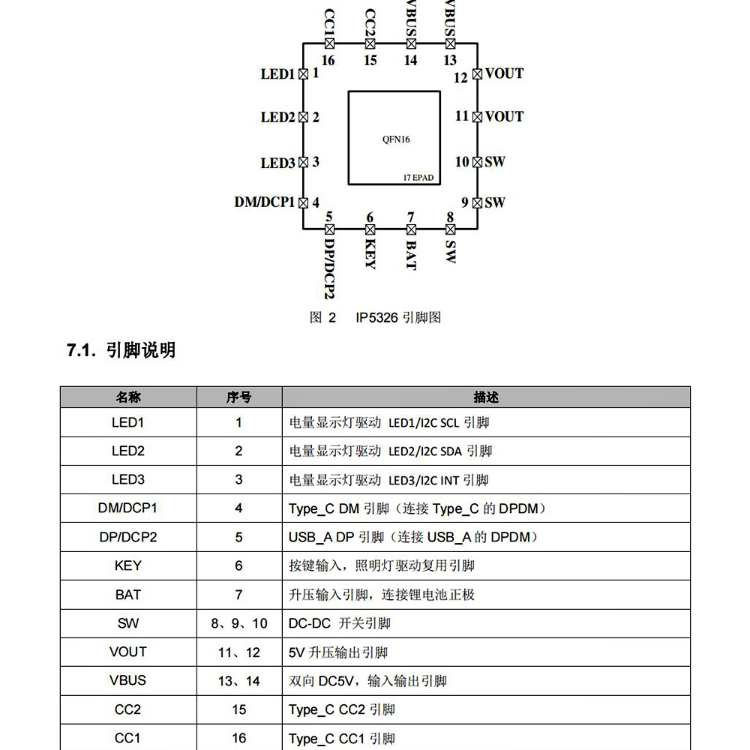

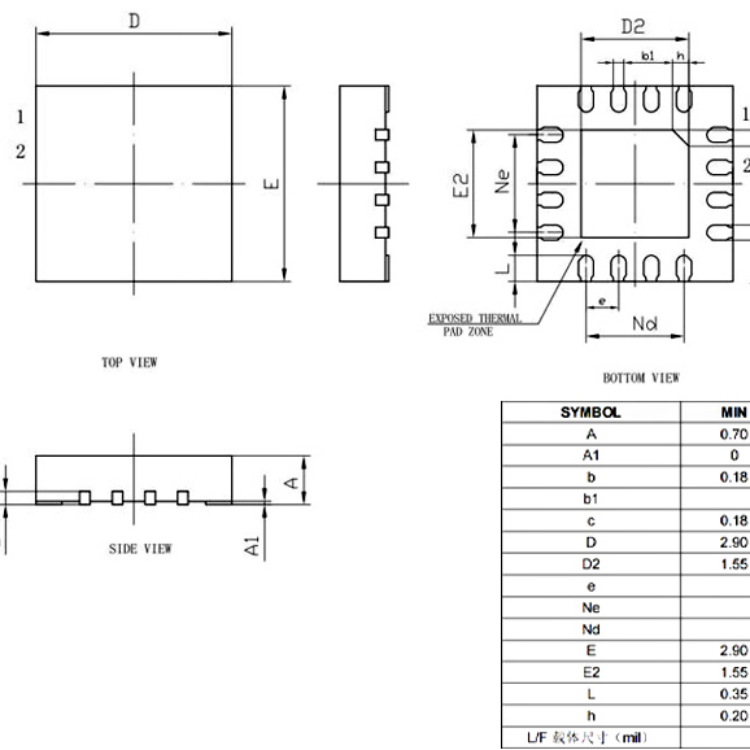

封裝：QFN16（3mm×3mm），內置功率 MOS

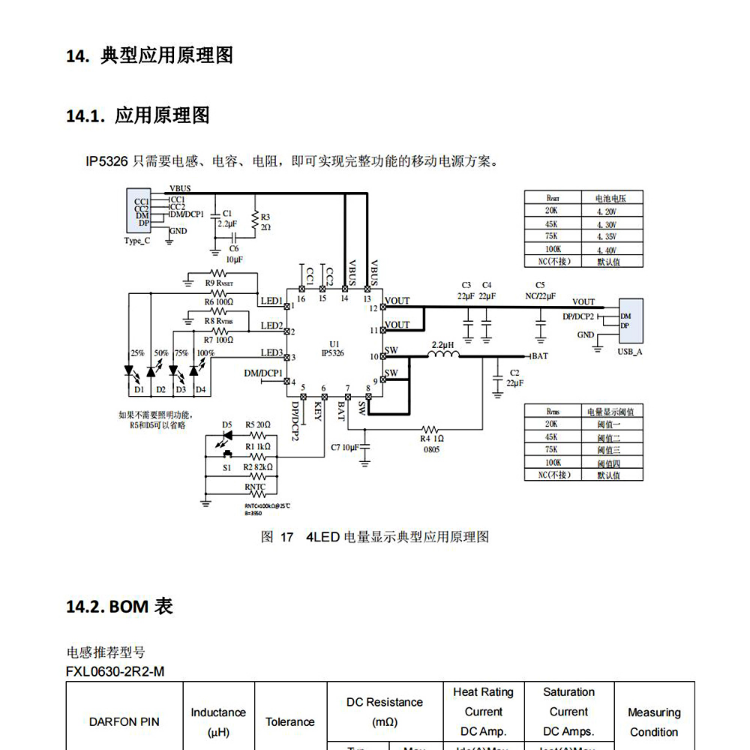

核心優勢：單電感實現充放電，外圍器件少、BOM 成本低
二、關鍵電氣參數
充電：2.4A 同步開關充電，效率 94%
放電：2.4A 同步升壓，效率 96%
輸入電壓：4.65V–5.50V；VIN 瞬態耐壓 12V
輸出電壓：5.12V（空載），2.4A 負載 4.95–5.15V
電池配置：支持 4.20V / 4.30V / 4.35V / 4.40V，通過外部電阻 PIN 選
待機功耗：＜100μA
保護：ESD 4kV；過壓 / 過流 / 過充 / 過放 / 短路 / 過溫 / NTC 溫度保護
三、核心功能亮點
1. Type?C DRP 單口雙向
集成 Type?C DRP，單口自動切換輸入 / 輸出
兼容 PD、QC 等主流快充，支持 Try.SRC 優先供電
內置 DCP 智能識別：自動適配蘋果 2.4A、三星、BC1.2 等
2. 電池管理與顯示
支持 4/2/1 顆 LED 電量顯示，曲線可 PIN 選
內置 NTC 溫度檢測（KEY 引腳復用），充放電高溫自動保護
電源路徑管理，支持 邊充邊放
3. 智能控制
負載自動檢測，輕載自動待機
內置照明燈驅動，支持短按 / 長按 / 雙擊按鍵邏輯
可選 I2C 版本（IP5326_I2C），方便 MCU 定制參數
四、典型應用
迷你移動電源、共享充電寶
手機 / 平板 / 相機 / 無人機等便攜設備供電
智能穿戴、個人儲能、車載充電方案
