自從英偉達涉足移動領域以來，英偉達已經很久沒在GPU這塊大動筋骨了。往好的方面想，Tegra上面用到得GPU是當前最好的了，從差的方面看的話，嚴格來說，這需要改進了。英偉達經常被指責是一個不成熟的生態系統，認為其不愿意為大型SOC支付所需的費用，以給市場帶來高性能的SoC。值得慶幸的是這一切都開始改變了。在今年的早些時候，英偉達發布了到2015年的移動SOC的roadmap，其中包括了2014年發布的Logan項目。這是英偉達第一款配備開普雷架構GPU的移動SOC。在昨天的Siggraph上，英偉達第一次展示了Logan的硅晶片。

　　英偉達大概三個禮拜前從晶圓廠拿到了這個硅片。我們幾乎可以肯定的是用的是28nm的某種工藝，而并不是之前說的20nm樣片。

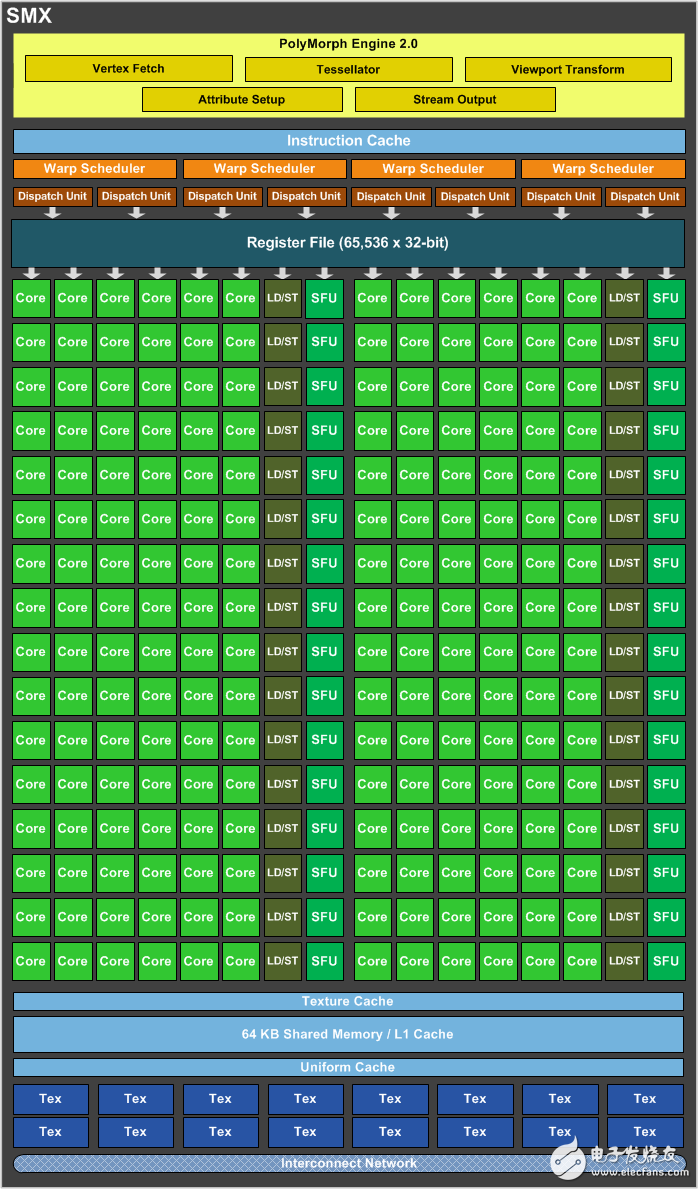

　　英偉達沒有具體談到他們的CPU內核，但很大可能Logan會是另一個4+1內核的設計。有可能仍然是基于ARM A15 IP（也有可能是另一個新版本的核心）。在英偉達已經確認了我們的猜測，在GPU方面，Logan用到得是單個開普勒SMX：

　　一個開普勒SMX擁有192個CUDA核心。英特率沒有談到推出產品的GPU頻率。但他提供了圖表，讓我們確定可以從正確方向去考慮Logan GPU的能力。

　　別高興的太早，以上只是GFLOPS的對比，并不是游戲里面的真實性能表現，理論上，移動開普勒ALU的峰值比PS3或者Geforce8800GTX（內存帶寬是另一回事）強。如果我們細心觀察這個圖表，我們將移動開普勒和iPad4相比，我們就會知道英偉達需要怎樣的的時鐘速度才能達到這種水平的性能。在Photoshop上做一些快速估值，我們可以看出英偉達認為移動開普勒從某些方面來說，其FP基本上是iPad4用到得PowerVR SGX 554MP4 （76.8 GFLOPS）的5.2倍。得出的結果則是400 GFLOPS。隨著開普勒192核心的實現，你在每個核心上可以得到2FLOPS，或者說每個周期有384FLOPS。為了達到 400 GFLOPS，你需要把移動開鋪率GPU的時鐘提到1GHZ。從架構的角度來看，這完全是可行的（盡管我們在28nm的制程上面沒見過類似的產品）。但這對于智能手機來說似乎有點性能過剩。

　　英偉達似乎不是很想去談關于頻率的事情，但他們說道我們很快或許很快可以在某款平板上見到。我認為時鐘頻率會偏低。即使只有一半的頻率，我們現在談論的可是PS3 GPU水平的FP在移動SOC上

　　實現。我們對于Logan的內存子系統也無從得知，很顯然這個在真實的游戲世界里面能夠起到很重要的作用。但我們未能得到真實的數據。這么多年來我們一直在鄙視英偉達的移動GPU。但這次Logan貌似要改變這個格局。
