功率模塊是功率電力電子器件按一定的功能組合再灌封成一個模塊，功率模塊的作用用很多，比如：空調上作用就是變頻用的。如果在音頻部分，那作用就是做放大的。如果是在電源，就是做穩壓的。
功率模塊是功率電力電子器件按一定的功能組合再灌封成一個模塊。
功率模塊的作用
功率模塊要看在什么地方啦。如果在空調上那就是變頻用的。如果在音頻部分，那就是做放大的。要是在電源，就是做穩壓的。
智能功率模塊

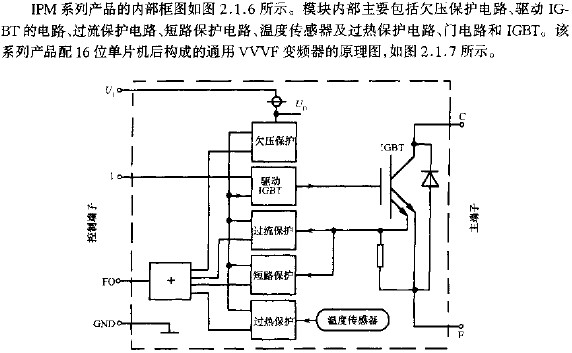

智能功率模塊是以IGBT為內核的先進混合集成功率部件，由高速低功耗管芯（IGBT）和優化的門極驅動電路，以及快速保護電路構成。IPM內的IGBT管芯都選用高速型的，而且驅動電路緊靠IGBT，驅動延時小，所以IPM開關速度快，損耗小。IPM內部集成了能連續檢測IGBT電流和溫度的實時檢測電路，當發生嚴重過載甚至直接短路時，以及溫度過熱時，IGBT將被有控制地軟關斷，同時發出故障信號。此外IPM還具有橋臂對管互鎖、驅動電源欠壓保護等功能。盡管IPM價格高一些，但由于集成的驅動、保護功能使IPM與單純的IGBT相比具有結構緊湊、可靠性高、易于使用等優點。
檢測判斷方法： 功率模塊輸入的直流電壓（P、N之間）一般為260V-310V左右，而輸出的交流電壓為一般不應高于220V。如果功率模塊的輸入端無310V直流電壓，則表明該機的整流濾波電路有問題，而與功率模塊無關；如果有310V直流電壓輸入，而U、V、W三相間無低于220V均等的交流電壓輸出或U、V、W三相輸出的電壓不均等，則可初步判斷功率模塊有故障。
功率模塊是功率電力電子器件按一定的功能組合再灌封成一個模塊。
功率模塊的作用
功率模塊要看在什么地方啦。如果在空調上那就是變頻用的。如果在音頻部分，那就是做放大的。要是在電源，就是做穩壓的。
智能功率模塊
智能功率模塊是以IGBT為內核的先進混合集成功率部件，由高速低功耗管芯（IGBT）和優化的門極驅動電路，以及快速保護電路構成。IPM內的IGBT管芯都選用高速型的，而且驅動電路緊靠IGBT，驅動延時小，所以IPM開關速度快，損耗小。IPM內部集成了能連續檢測IGBT電流和溫度的實時檢測電路，當發生嚴重過載甚至直接短路時，以及溫度過熱時，IGBT將被有控制地軟關斷，同時發出故障信號。此外IPM還具有橋臂對管互鎖、驅動電源欠壓保護等功能。盡管IPM價格高一些，但由于集成的驅動、保護功能使IPM與單純的IGBT相比具有結構緊湊、可靠性高、易于使用等優點。
檢測判斷方法： 功率模塊輸入的直流電壓（P、N之間）一般為260V-310V左右，而輸出的交流電壓為一般不應高于220V。如果功率模塊的輸入端無310V直流電壓，則表明該機的整流濾波電路有問題，而與功率模塊無關；如果有310V直流電壓輸入，而U、V、W三相間無低于220V均等的交流電壓輸出或U、V、W三相輸出的電壓不均等，則可初步判斷功率模塊有故障。
智能功率模塊的原理與應用

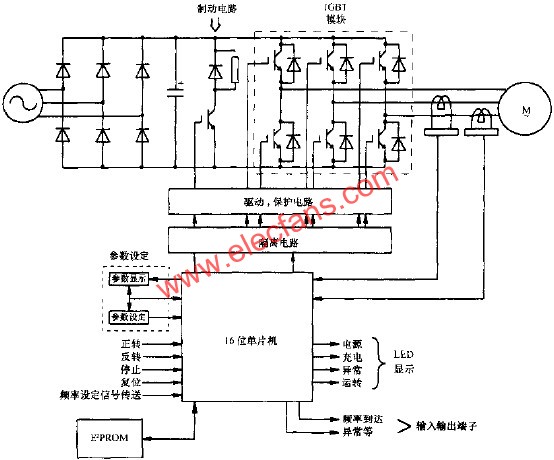

由日本三菱電機公司開發出的IPM系列產品，屬于第三代智功率模塊。它采用第三代IGBT來代替?zhèn)鹘y(tǒng)的功率MOSFET和雙極型達林頓管，并配以功率完善的控制及保護電路，構成了一種理想的調頻軟開關模塊。這類模塊特別適用于正弦波輸出的變壓變頻VVVF式變頻器中。
