入門指南

本小節將簡要介紹 WT9901C2/C3-SN2 開發板。

1

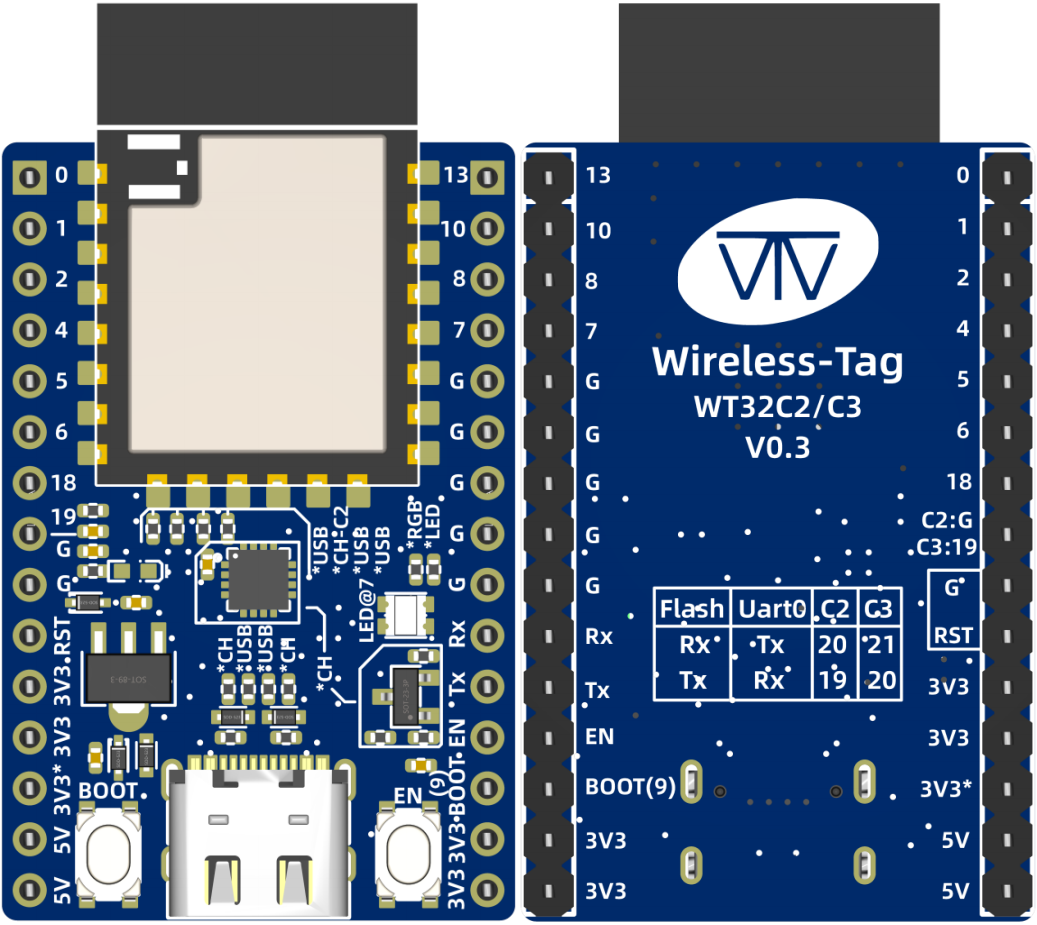

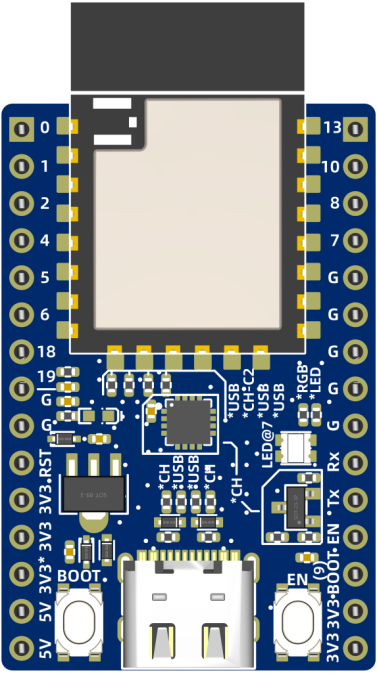

WT9901C2/C3-SN2 實物圖

2

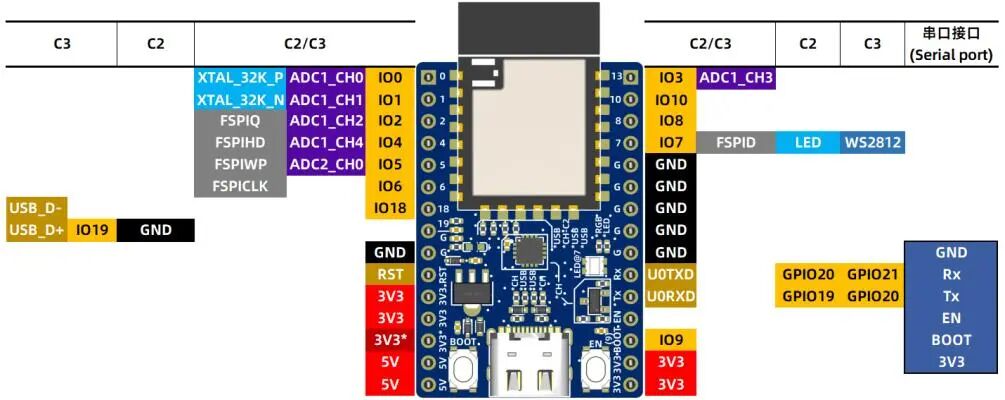

詳細管腳描述

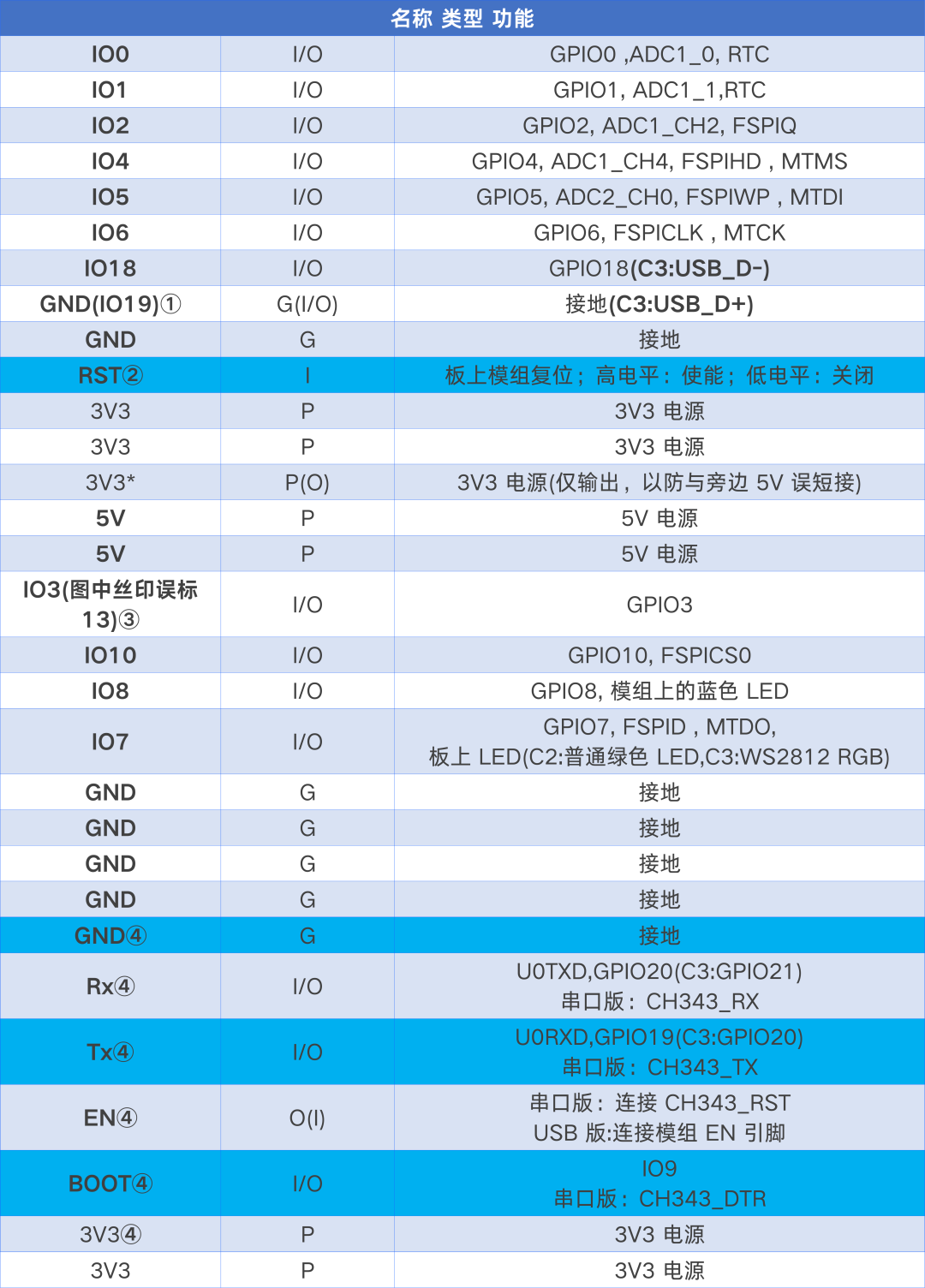

下表列出了開發板管腳描述，如圖 WT9901C2/C3-SN2 所示：

P：電源；G：地；I：輸入；O：輸出。

①：本版為適用 WT018684-S5(下稱 C2)和 WT32C3-S5 的版本，所以模組為 C2 時，該引腳為GND；若為 C3 時，該引腳為 IO19。

②：此處 RST 連接至板上模組 EN 腳。串口版本：在需要將本開發板作為串口工具使用時，短接該 RST 與GND 使模組停止工作，以免影響串口芯片與外部串口設備的通信。

③：圖中絲印誤標為 13，該引腳應該為 IO3。

④：Rx：連接板上模組 U0TXD（C2：GPIO20 ，C3 ：GPIO21）； Tx 連接板上模組 U0RXD（C2：GPIO19 ，C3 ：GPIO20）；

BOOT：連接板上模組 IO9；

EN：串口版本時僅能輸出控制外部串口設備；USB 版本時連接板上模組 EN 腳。

串 口 版 本 ： 此 處 6 個 引 腳 與 板 上 模 組 串 口 0 共 同 接 一 個 CH343P 串 口 芯 片（Rx-CH343_RX; Tx-CH343_TX;bEN-CH343_RTS; BOOT-CH343_DTR），這 6 個引腳可作為串口工具使用，與 ESP-T02 款串口工具定義一致，使用前按③將 RST 短接 GND 即可，Rx 、Tx 與外部串口設備如常反接。

3

按鍵描述

EN 按鍵: 連接模組 EN 使能腳。當按下按鍵時，模組處于關閉狀態，松開時模組進入啟動狀態。

BOOT 按鍵：連接模組 BOOT（IO9）引腳。當按下按鍵時，IO9 電平拉低，此時按一下 EN 按鍵松開即可手動進入下載模式。

4

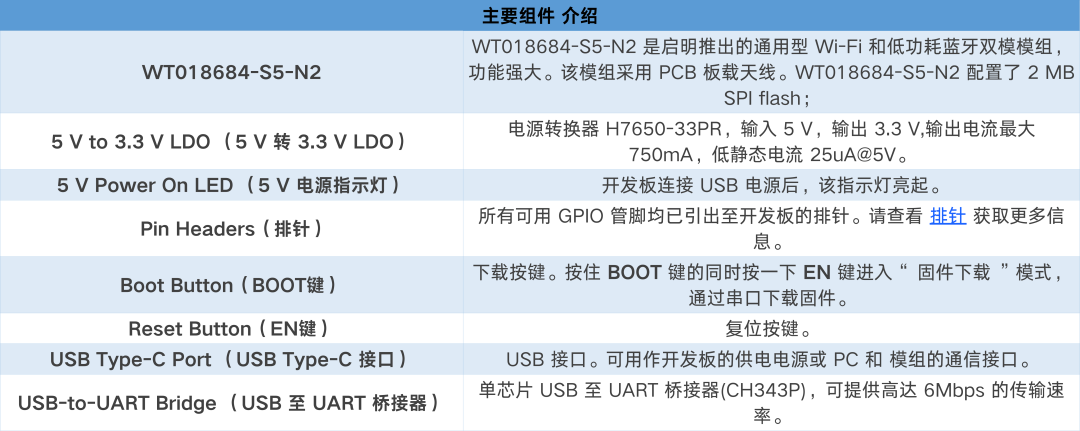

組件介紹

開始開發應用

通電前，請確保開發板完好無損。

硬件參考

1

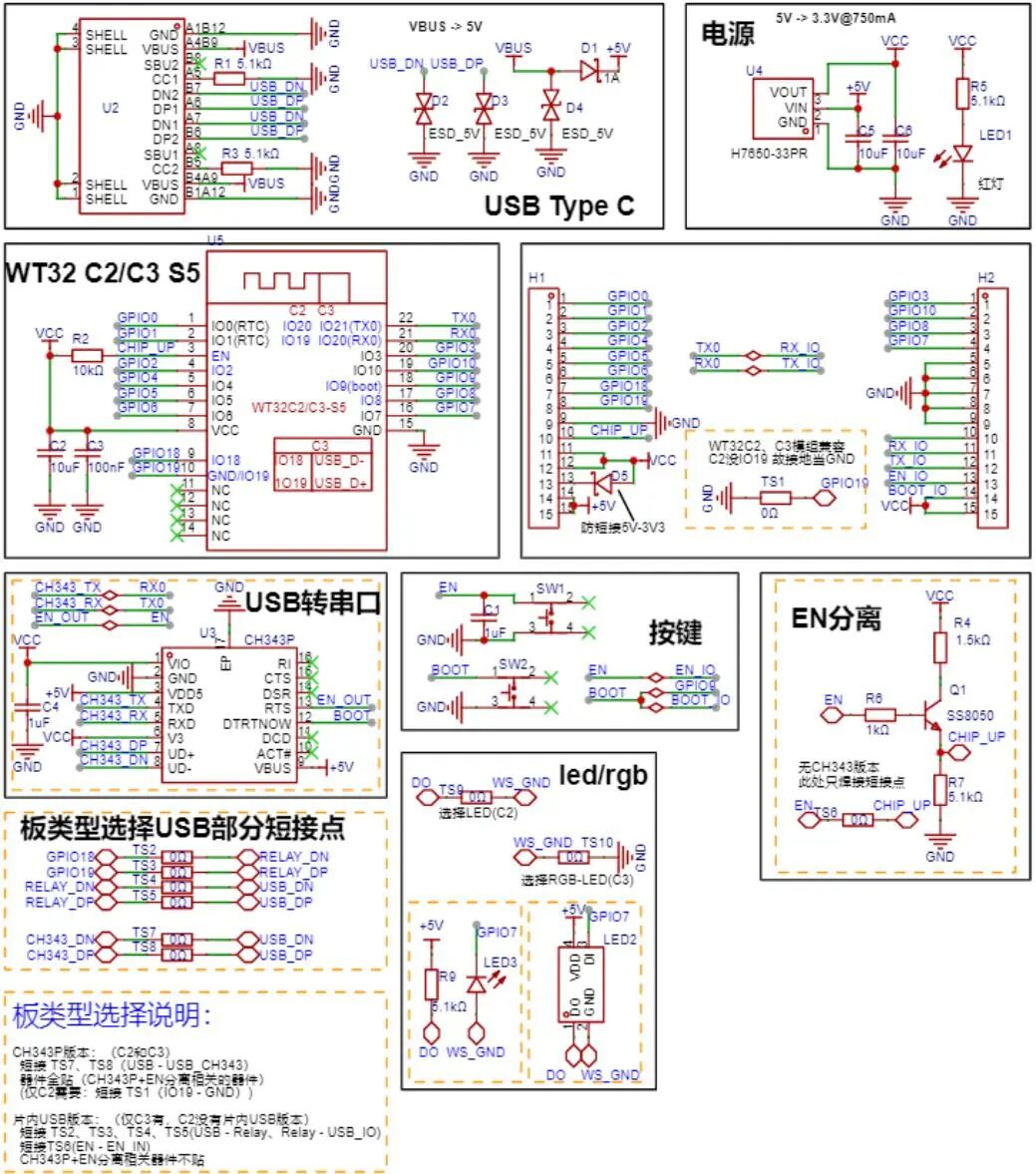

原理圖

WT9901C2/C3-SN2 的主要組件和連接方式如下圖所示。

2

電源選項

您可從以下三種供電方式中任選其一給開發板供電：

USB 接口供電（默認）

5V 和 G (GND) 排針供電

3

開發板特點

本開發板是 WT018684-S5 與 WT32C3-S5 兼容底板的開發板，特點如下：

本開發板上都有一個連接著 IO7 的 LED 燈，C2 的是普通的綠色 LED， C3 是 RGB LED（WS2812）。

當使用的是 C3 模組開發板，想測試通過 ESP32-C3 自帶的 USB Serial/JTAG 進行下載、調試時，可以通過去掉板上 2 個絲印標記“*CH”的0 Ω電阻，同時焊接上 5 個絲印標記“*USB”的 0Ω電阻，使得 USB Type-C 接口從 CH343P 改接到 ESP32-C3 上的 USB 接口。

本開發板將 USB 轉串口芯片的串口相關 IO 引出，所以可以作為普通 USB 轉串口工具使用。要作為串口工具對外部的串口設備下載、調試等時，僅需將板上左側中央的 RST 引腳與 GND 短接即可（停止板上模組工作）。串口工具 IO 定義與普通的串口工具類似，Rx 、Tx 線需反接（與 ESP-T02 一致），詳情可看上方 “1.2 詳細管腳描述”章節。

LDO 選用的是 H7650-33PR，輸入 5 V，輸出 3.3 V,輸出電流最大750mA，極低的靜態電流 25uA@5V。
