開發板簡介

1

開發板介紹

WT99C202-AI-S2開發板是深圳市啟明云端有限公司推出的一款基于WT01C202-AI-S1模組的多媒體開發板。WT01C202-AI-S1模組基于樂鑫 ESP32-C2系列芯片設計的智能語音AI模組，支持 2.4 GHz Wi-Fi 、Bluetooth LE v5.0，本地語音控制，此外，WT99C202-AI-S2支持離在線語音對話，OTA升級，可以接入不同 AI大模型如豆包、千問、智譜、ChatGPT、 Dify、 Coze等，可滿足客戶對AI智能產品快速接入的開發需求。

該開發板集成麥克風、揚聲器模塊及配套應用程序，支持即插即用功能，客戶可直接接入現有產品系統，顯著縮短開發周期。

2

開發板圖片

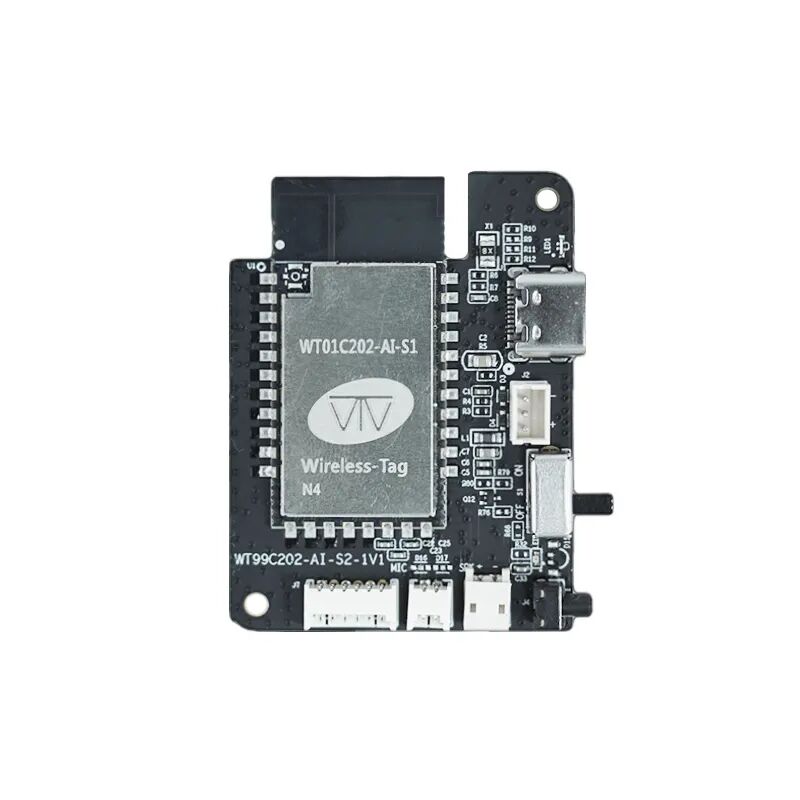

圖1：

WT99C202-AI-S2開發板

（正面）

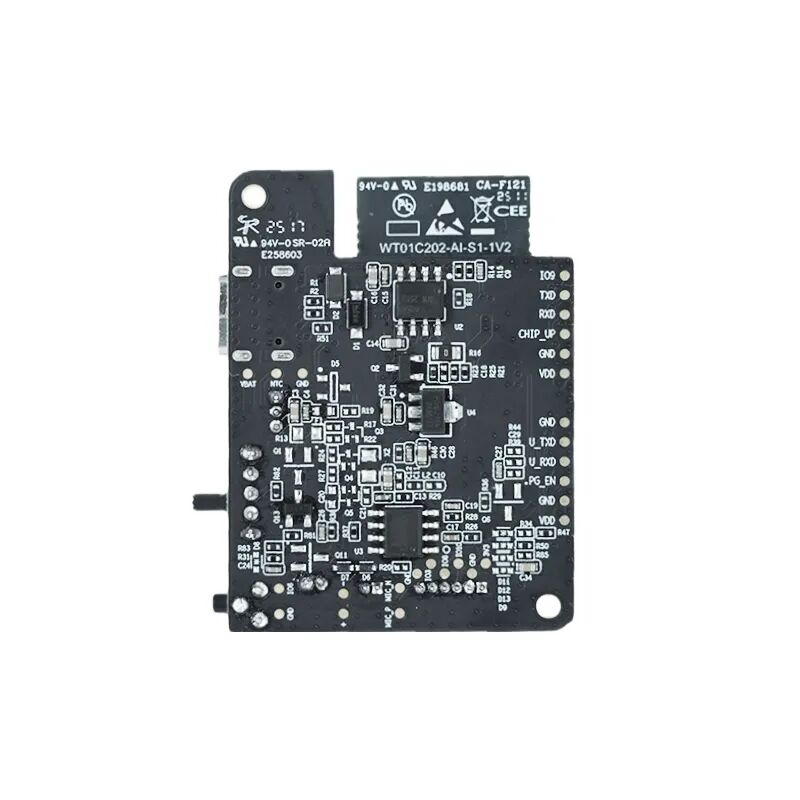

圖2：

WT99C202-AI-S2開發板

（背面）

3

產品特點

本地語音喚醒與識別（基于 CI1302）

WebSocket實時云端語音對話

支持 blufi藍牙配網

本地音頻播放

遠程 OTA升級

本地配置與音頻資源存儲

多種提示音音色同步與更新

本地打斷機制支持按鍵和語音打斷

支持語音控制音量、退出對話等功能

4

組件介紹

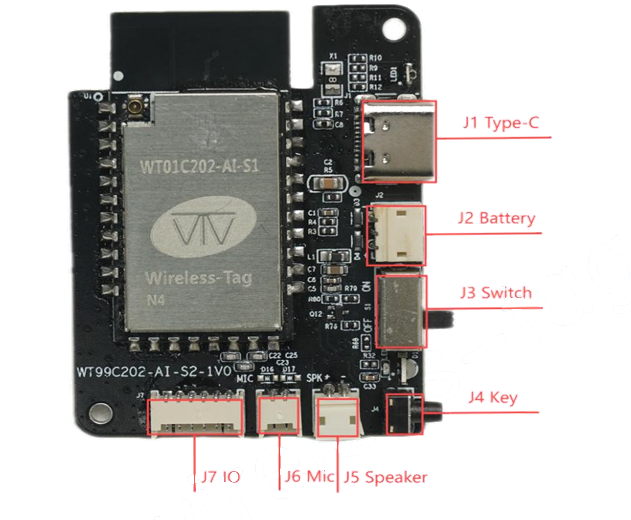

圖3：WT99C202-AI-S2開發板組件介紹

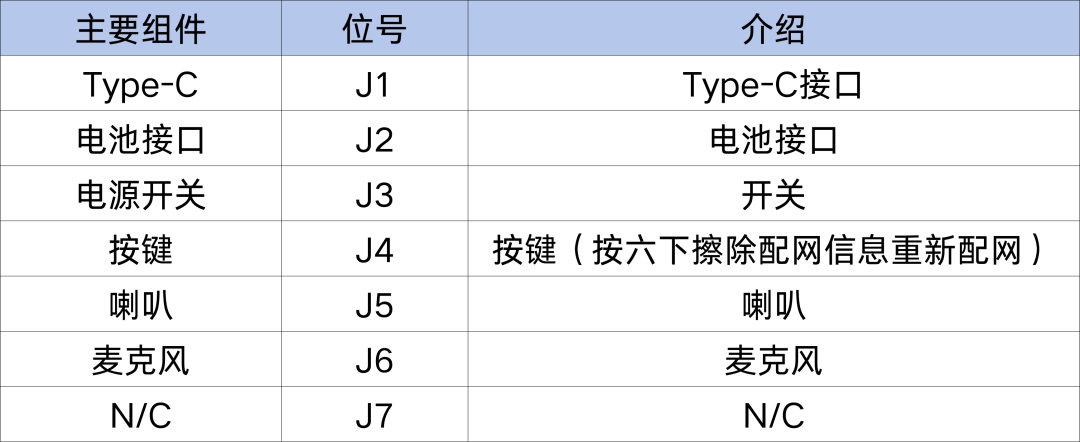

以下按照逆時針的順序依次介紹開發板上的主要組件。

5

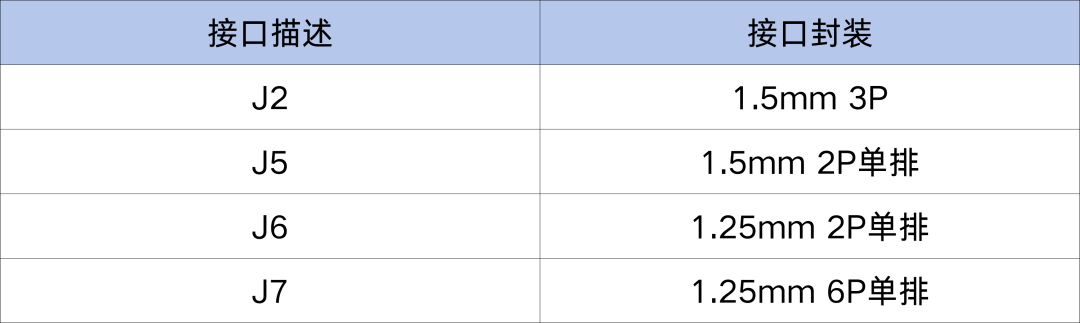

接口封裝

硬件參考

1

功能框圖

WT99C202-AI-S2系列開發板的主要組件和連接方式如下圖所示。

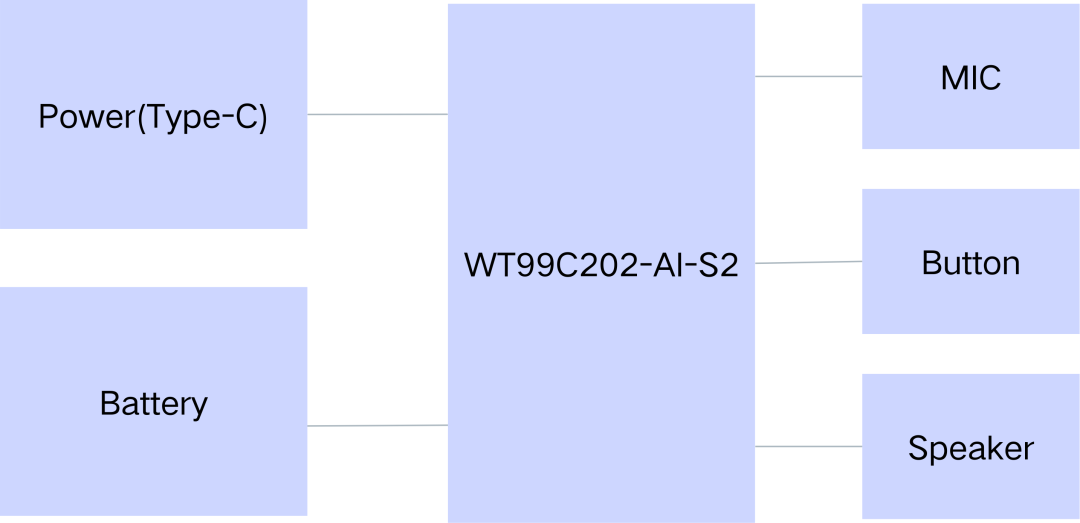

圖4：WT99C202-AI-S2功能框圖

2

排針接口說明

下表列出了開發板引出的I/O口的名稱和功能，如圖 WT99C202-AI-S2開發板組件介紹（反）所示，序號與 WT99C202-AI-S2開發板原理圖一致，依次從上往下功能描述如下。

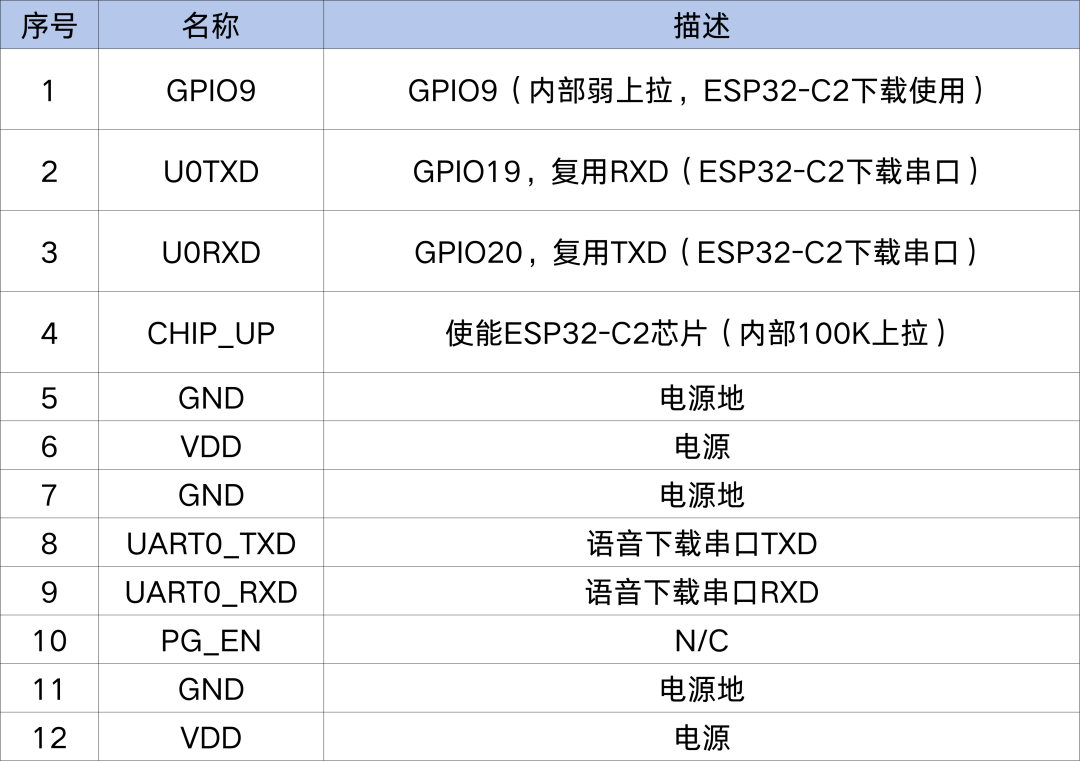

表1：背面IO口詳細功能描述

使用指引

1

準備工作

WT99C202-AI-S2

USB Type-C數據線

電腦（Windows、Linux、mac OS均可）

麥克風

喇叭

2

硬件設置

使用 USB數據線將 WT99C202-AI-S2連接到電腦，可通過 USB Type-C端口給開發板供電。

3

軟件設置

開發板出廠前已經燒錄通用固件，可直接使用。
