本指南將幫助你快速上手WT99C262-SG系列開發板，并提供該開發板的詳細信息。

WT99C262-SG系列開發板是深圳市啟明云端有限公司推出的一款基于 WTLRC262-SG系列模組的開發板。板上搭載的模組支持 Wi-Fi+藍牙LE+LoRa功能，且模組大部分管腳均已引出至兩側排針，開發人員可根據實際需求，通過跳線連接多種外圍設備，也可將開發板插在面包板上使用。

同時，WT99C262-SG系列開發板還可搭配啟明云端 WT32-ETH系列開發板，實現LoRa/Wi-Fi/BLE轉以太網功能。

WT99C262-SG系列開發板

本指南包括內容如下：

入門指南：簡要介紹了 WT99C262-SG系列開發板和硬件、軟件設置指南。

硬件參考：詳細介紹了 WT99C262-SG系列開發板的硬件。

硬件版本：介紹硬件歷史版本和已知問題。

入門指南

本小節將簡要介紹 WT99C262-SG系列開發板，說明如何在 WT99C262-SG上燒錄固件及相關準備工作。

1

組件介紹

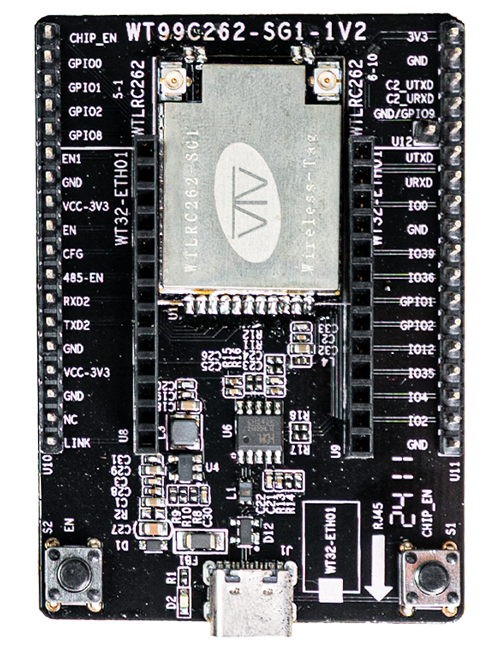

WT99C262-SG系列開發板-正面

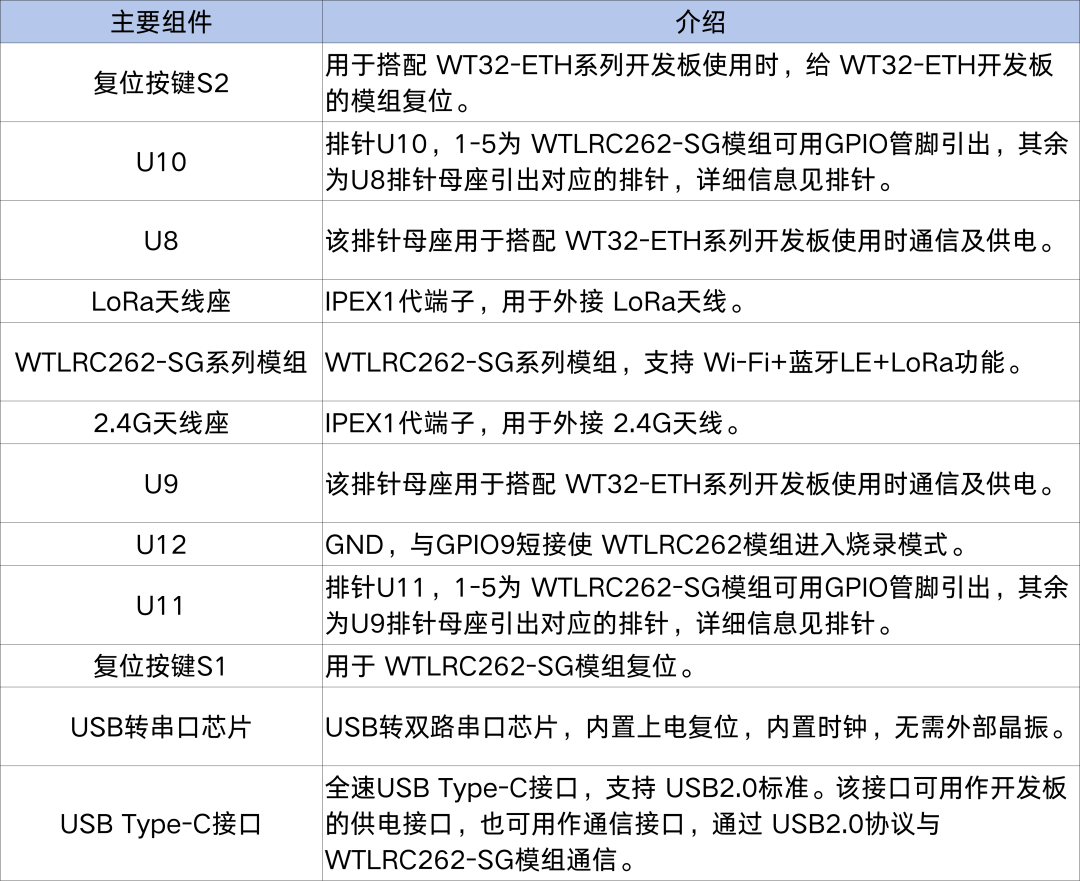

以下按照順時針的順序依次介紹開發板上的主要組件。

硬件參考

1

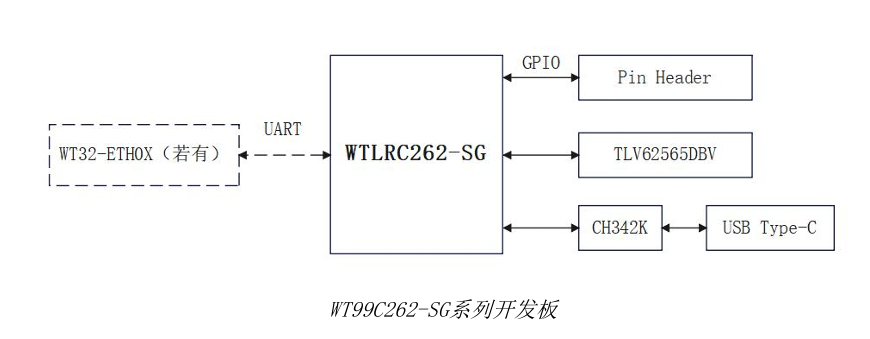

功能框圖

WT99C262-SG系列開發板的主要組件和連接方式如下圖所示。

2

電源選項

可以從以下供電方式中任選其一給 WT99C262-SG系列開發板供電：

通過 USB Type-C接口外接供電；

找到 3V3電源輸入口，采用杜邦線連接對應電壓；

當搭配 WT32-ETH系列開發板使用時，可通過 WT32-ETH系列開發板給來供電。（當前支持 WT32-ETH02、WT32-ETH02-PLUS）

3

排針

下表列出了開發板排針（U10、U11、U12）的名稱和功能，排針的名稱如圖 WT99C262-SG系列開發板-正面所示，排針的序號與 WT99C262-S G系列開發板原理圖一致。需要注意的是，排針U10的第6-18個與排針U11的第6-18個，對應的是 WT32-ETH系列開發板的排針功能。

01

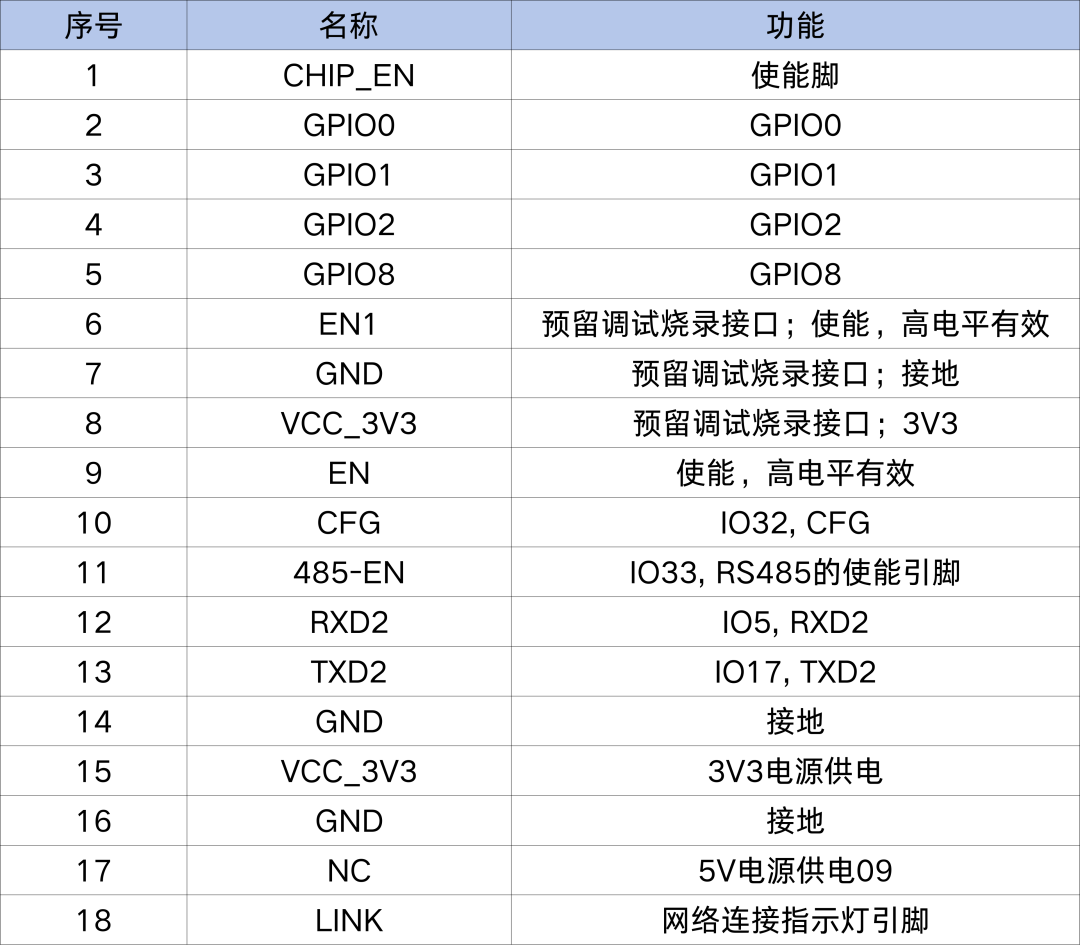

U10

02

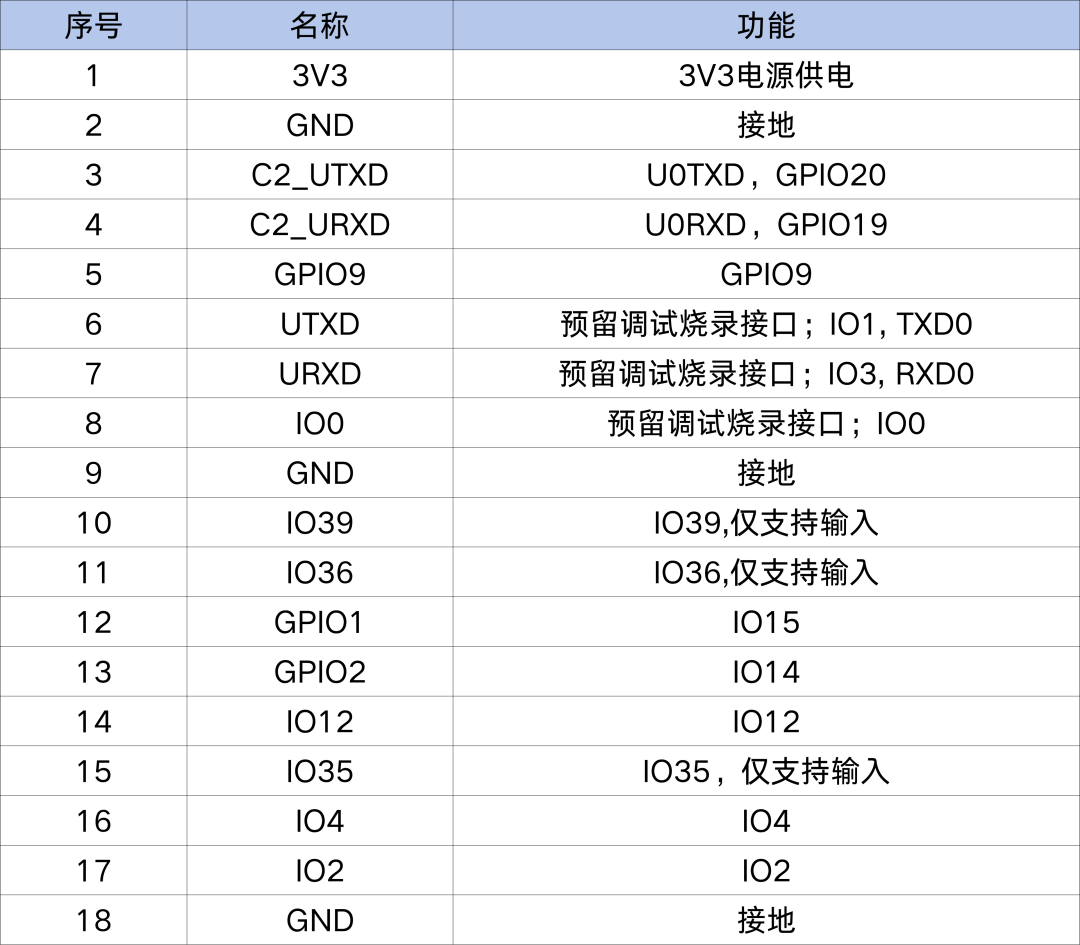

U11

03

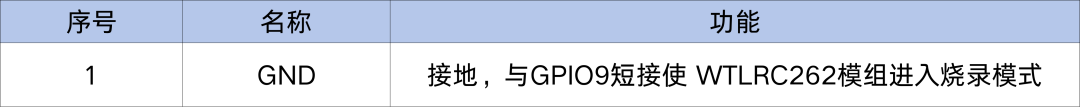

U12

4

排針母座

開發板上排針母座分別（U8、U9）對應開發板上排針 U10的 6-18管腳與排針 U11的 6-18管腳，排針母座定義與排針定義一致。
