開發板簡介

1

開發板介紹

WT9932C2-TINY是一款專為輕量化物聯網開發設計的迷你開發板,核心基于樂鑫ESP32-C2芯片,搭載啟明云端WT08684-S5模組，整體尺寸僅23×38mm,在極小體積內實現了強勁性能與豐富功能的平衡。開發板主頻高達 120MHz，支持藍牙與 Wi-Fi雙模無線通信，可無縫適配智能家居、低功耗物聯網終端等場景。

硬件設計上，不僅將所有引腳全引出，支持面包板快速開發，還集成了 USB轉串口芯片，簡化用戶調試流程；同時板載 RGB燈、EN與 BOOT功能按鈕及電源指示燈，滿足基礎功能驗證與狀態監測需求；電源部分采用LDO設計，最大支持 1A電流輸出，保障外設穩定供電；此外，通過將 EN引腳短接 GND，開發板可切換為USB轉串口調試器，進一步提升開發板功能性。

2

產品特點

超小尺寸，高集成度：23×38mm迷你尺寸，適配空間受限的場景（如小型智能設備、嵌入式模塊），同時集成模組、USB轉串口、板載燈/按鈕，無需額外外接核心元件，開箱即可開發。

強勁性能，雙模無線：基于ESP32-C2芯片,120MHz主頻保障數據處理效率,支持WiFi與藍牙雙模通信，滿足物聯網設備的無線連接需求，適配智能家居、遠程控制、數據傳輸?shù)榷鄨鼍啊?/p>

靈活開發，兼容便捷：所有引腳全引出，可直接插入面包板搭建原型，兼容各類傳感器、執行器等外設；支持板載 USB轉串口，無需額外購買串口模塊，降低開發門檻。出廠自帶 micropython，方便用戶直接使用腳本開發。

多功能調試，一物兩用：板載 EN（使能）與 BOOT（啟動）按鈕，方便進入下載模式；通過 EN短接GND可切換為 USB轉串口調試器，可用于其他設備的串口調試，提升硬件復用率。

穩定供電，狀態可視：LDO電源設計最大支持1A電流輸出，為外設提供穩定供電；板載電源指示燈實時顯示供電狀態，RGB燈可用于功能驗證、狀態指示（如網絡連接、數據傳輸），直觀便捷。

3

開發板圖片

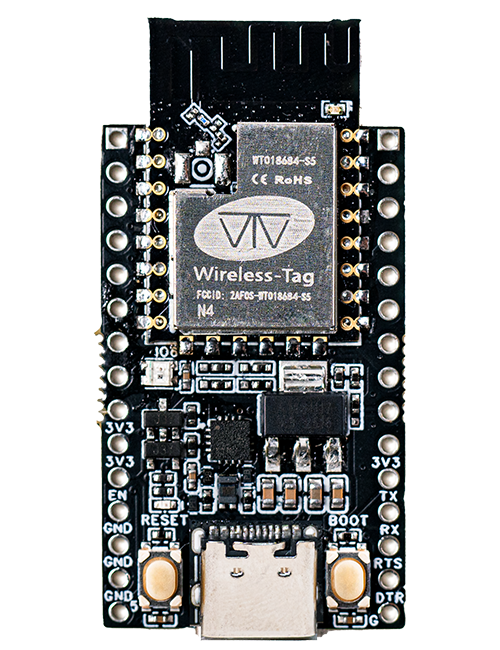

正面視圖

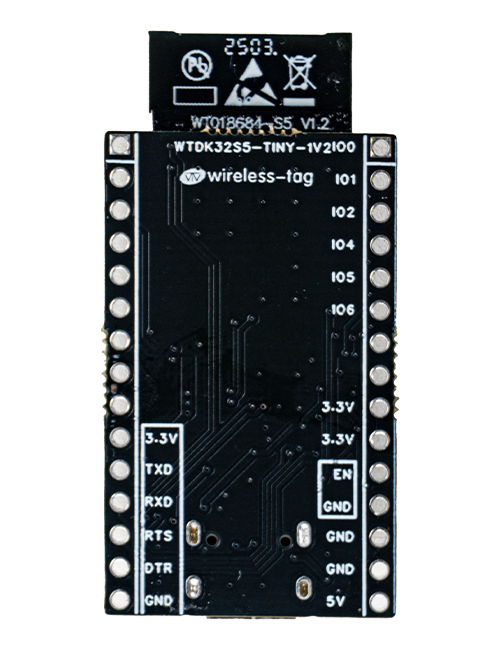

背面視圖

圖 2 -開發板圖片

硬件參考

1

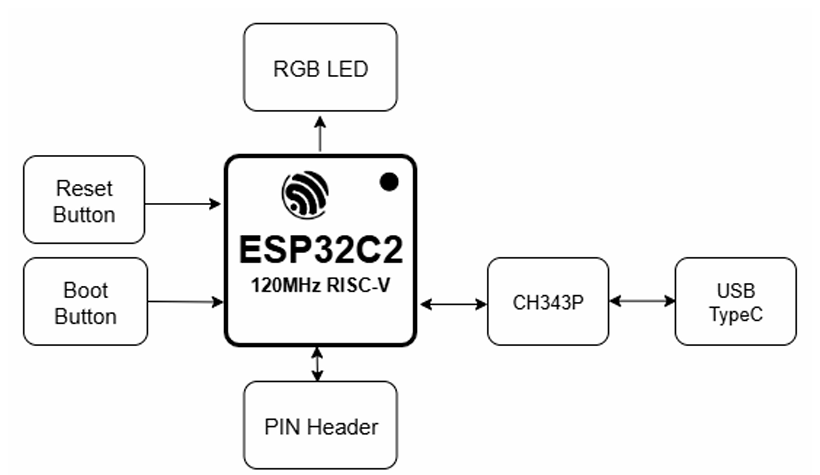

功能框圖

圖 3 -功能框圖

2

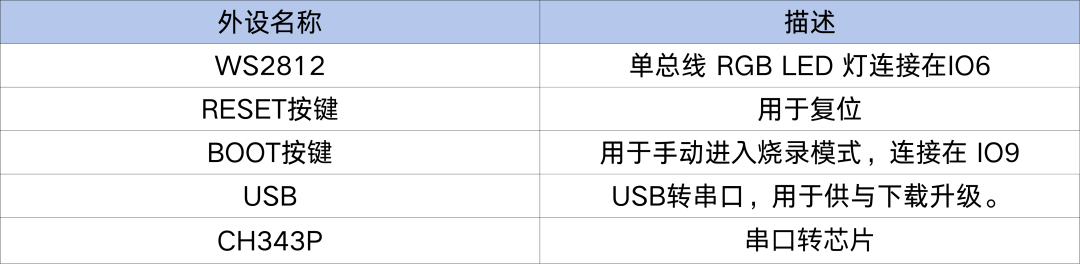

硬件外設

3

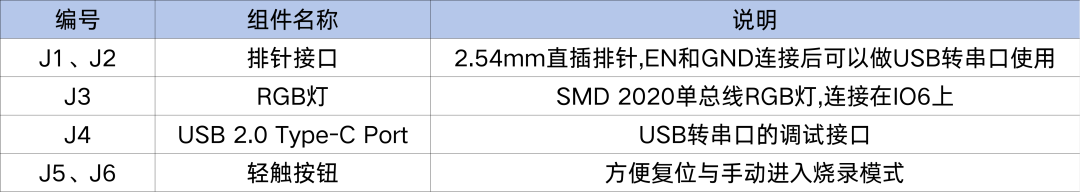

組件介紹

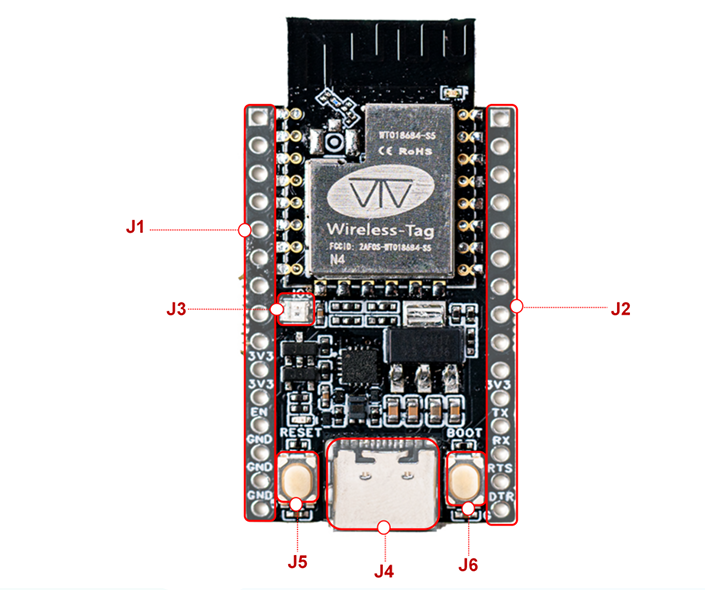

圖 4 -接口組件

4

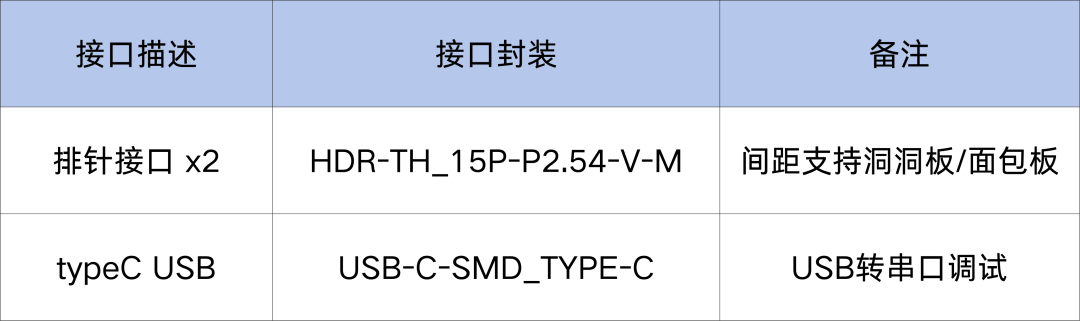

接口封裝

5

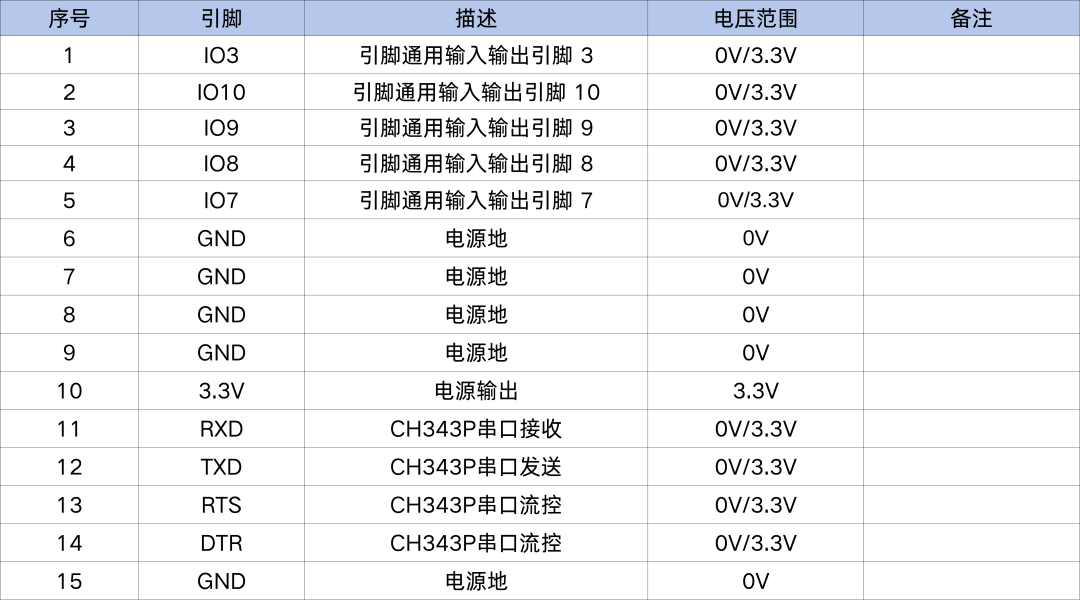

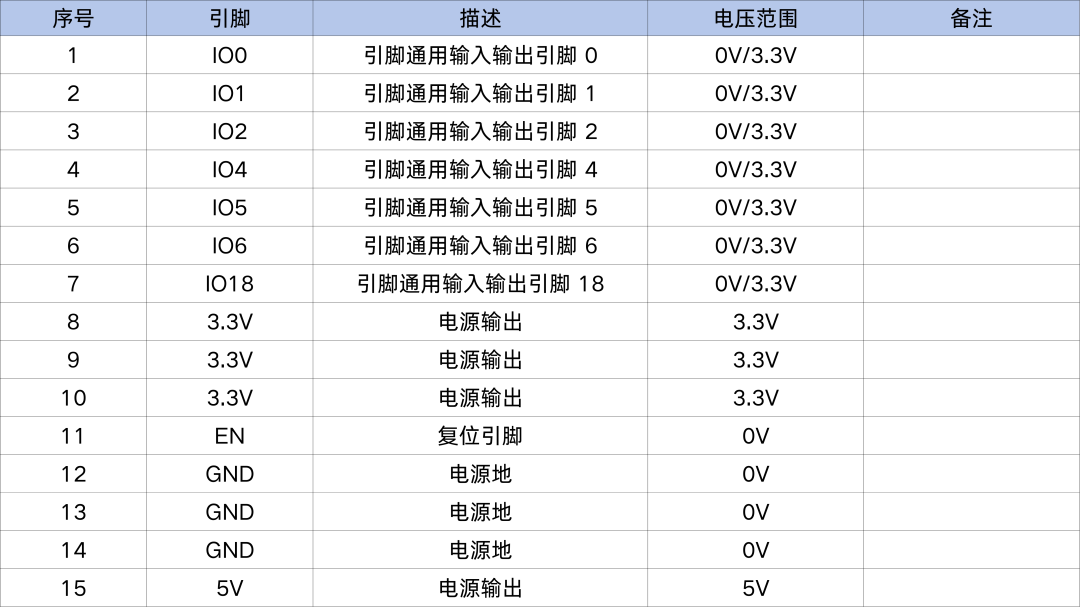

接口說明

[J1]

排針接口

[J2]

排針接口

[J3]

RGB燈

RGB燈使用單總線，WS2812,連接到開發板上的IO6引腳。

[J4]

Type-C

串口芯片使用的是CH343P。通過EN和GND連接，開發板可以變成USB轉串口模塊

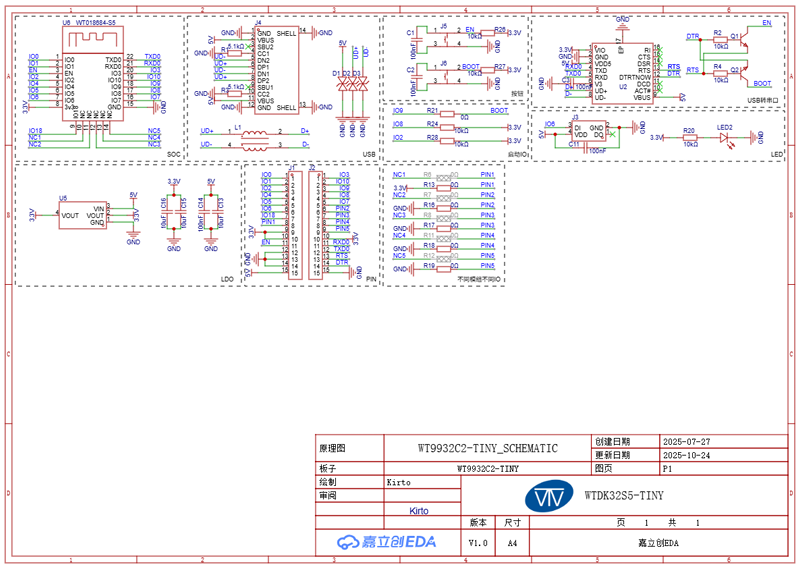

原理圖

圖 5 -原理圖

結構支持

1

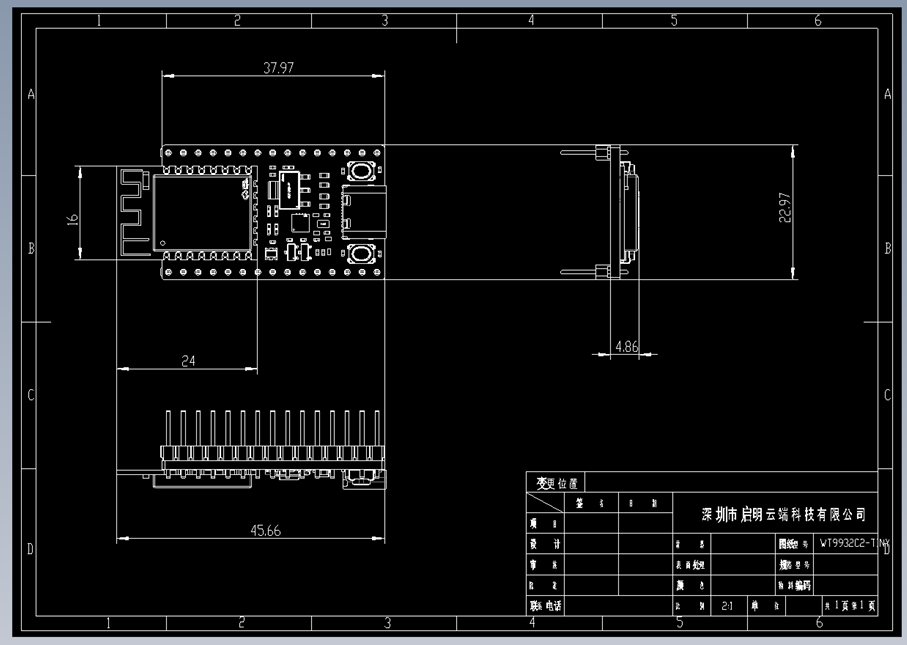

PCBA尺寸圖

圖 6 -主板尺寸圖

使用指引

1

準備工作

在開始使用設備前，請準備以下物品和環境條件：

USB-C數據線 × 1：用于為開發板供電或與電腦連接，建議使用原裝或質量良好的線材，保證供電穩定。

WT9932C2-TINY開發板×1：本產品的核心硬件設備。

串口調試器：用于調試查看日志。

2

硬件配置

1.連接供電

使用 USB-C數據線將開發板與電腦或 USB適配器相連。

上電后，設備將自動啟動，指示燈亮起表示設備已通電。

3

使用指南

連接好開發板和電腦通過 USB-C線連接電腦。>注意：部分電腦可能需要安裝驅動技有限公司

打開串口調試器找到自己的串口號，設置波特率為 115200。即可打開交互式命令行。產品出廠自帶micropython,可以通過交互式命令行發送腳本語法

注意:本模組采用26MHz的晶振,在使用esp-idf的時, 需要切換 menuconfig 中 Component config-> Hardware Settings -> Main XTAL Config 更改成 26MHz。串口監視器需要設置波特率為74880,否則會出現亂碼情況。
